Спектрометр СПЕКТРОБОТ

Заводской номер:   S2AA3478
Параметры кристалла:   NaI(Tl) / Ø 76 мм х 76 мм
Энергетическое разрешение:   $FWHM_{662 кэВ}$ $^{137}Cs$ = 43 кэВ
Тип детектора:   cцинтилляционный с ФЭУ
Блок детектирования:   SCIONIX 76B76/3M
Тип ФЭУ:   ETL 9305
Размеры внутренней камеры:   для образца в форме диска максимальные размеры – диаметр 133,5 мм, высота 48,3 мм

Энергетическое разрешение: не ниже 7,5% (ANSI/IEEE Std 325-1996)
Действительное энергетическое разрешение:   6,5%

Описание низкофонового блока детектирования

Низкофоновый блок детектирования предназначен для измерения счетных образцов (СОБ) типа:
– СОБ «Фильтр АФА», изготавливаемый из экспонировавшихся в различных вентиляционных системах АЭС аналитических аэрозольных фильтров АФА Ø 52 мм;
– СОБ «Водный образец», изготавливаемый из проб жидких сбросов АЭС, упакованных в измерительный контейнер — сосуд Маринелли — емкостью 0,5 литра.

В состав низкофонового блока детектирования входят: спектрометрический модуль и низкофоновая защитная камера.

Спектрометрический модуль

Спектроскопический модуль предназначен для измерения спектров гамма-излучения счетных образцов типа «Фильтр АФА» и «Водный образец».
Модуль состоит из конструкционно объединенных сцинтилляционного блока детектирования и узла цифрового спектрометрического процессора и источника высоковольтного питания ФЭУ. Питание спектрометрического модуля осуществляется от персонального компьютера через USB-интерфейс.


Узел цифрового спектрометрического процессора и источника высоковольтного питания ФЭУ

Тип процессора:   цифровой
Количество каналов:    256–16384, устанавливается программным путем
Входная загрузка:    $10^5$ имп/с
Наличие цифрового flexibility-фильтра
Наличие режима «Цифровой осциллограф»
Наличие возможности регистрации и отображения спектра шумов в режиме «Цифровой осциллограф»
Тип интерфейса для связи с устройством управления:     USB-2
Работоспособность узла обеспечивается при длине кабеля не менее 4 метров
Напряжение питания ФЭУ:     750 В
Заводской номер:    17-08-26-02

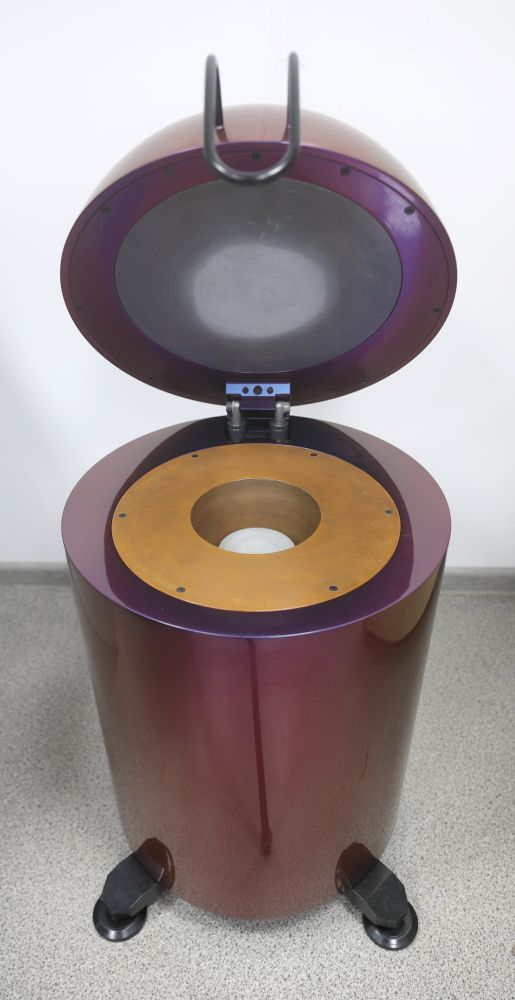

Низкофоновая защитная камера

Характеристики камеры должны обеспечивать возможность измерения счетных образцов типа «Фильтр АФА» и «Водный образец» и иметь перечисленные ниже основные характеристики.

Основной конструкционный материал:    свинец
Минимальная толщина поглощающего слоя свинца:     90 мм
Фоновая скорость счета в энергетическом диапазоне 50–3000 кэВ при мощности дозы в помещении не более 15 мкР/час:     не более 3 имп/с
Масса:     не более 450 кг
Габаритные размеры:     не более 500 х 500 х 750 мм
