Изготовлен первый образец стенда для сборки составных частей детектора HGTD проекта ATLAS

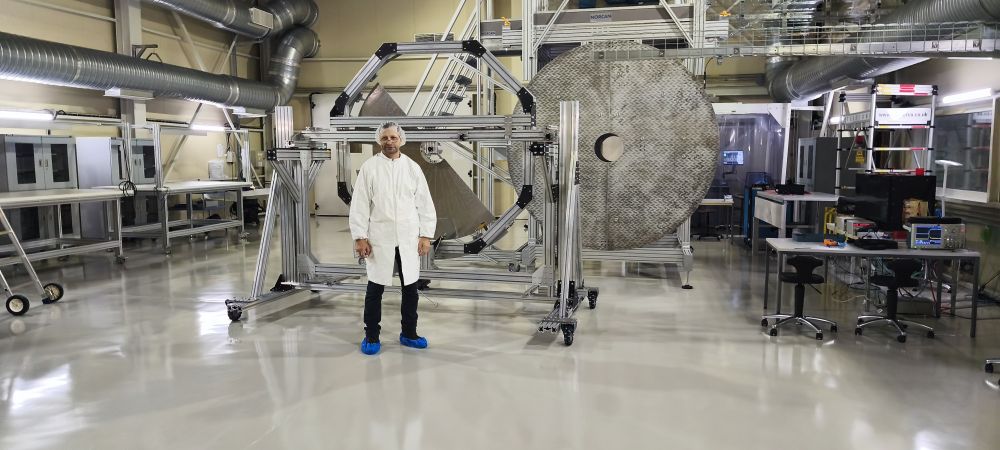

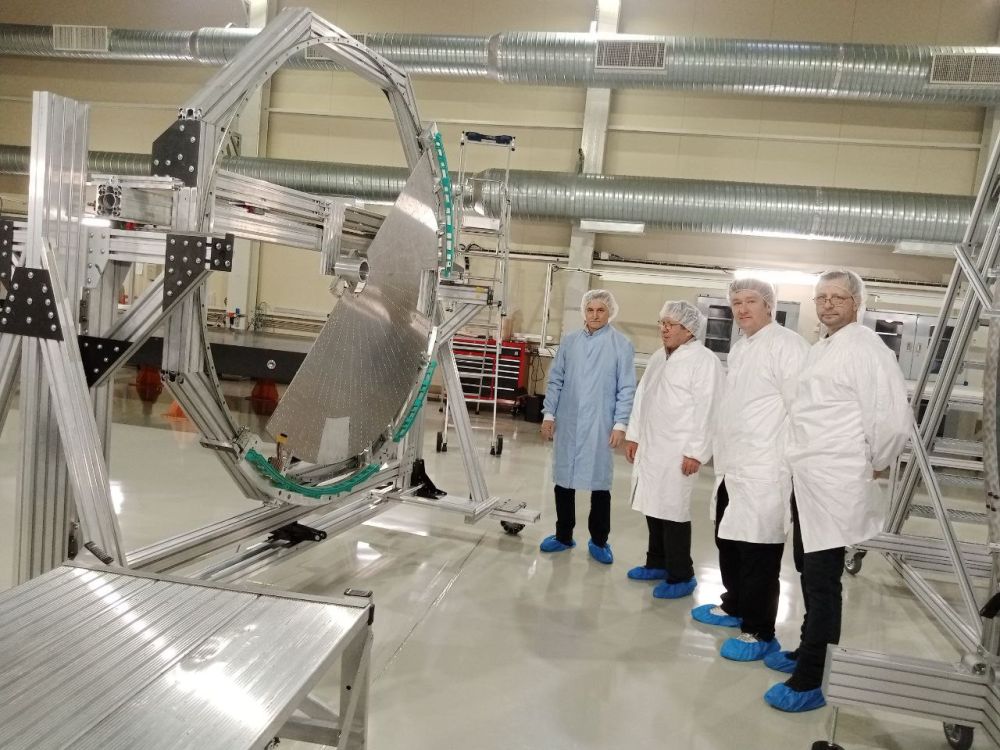

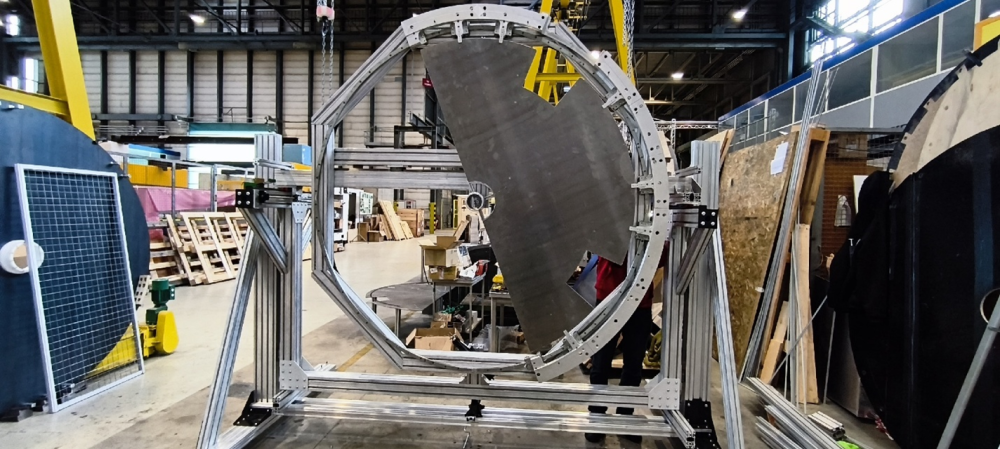

Стенд представляет собой конструкцию с возможностью перемещения собираемого сегмента (охлаждающей плиты) детектора HGTD по нескольким направлениям – вверх/вниз, влево/вправо, вперед/назад – и возможностью вращения на 360 градусов в обе стороны.

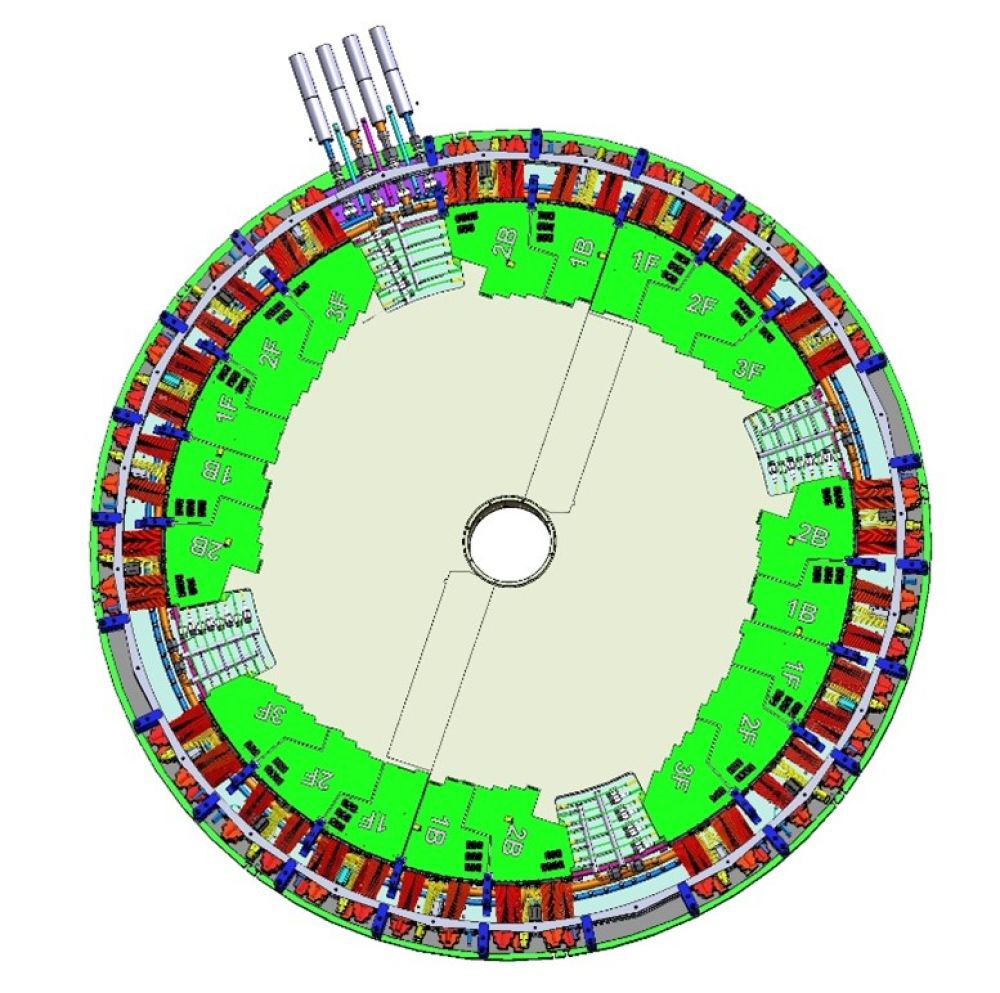

Этот функционал был разработан с учетом требований к сборке и установке сегментов детектора HGTD, который представляет собой четыре полудиска внешним радиусом 920 мм и толщиной несущей охлаждающей плиты 7 мм. Каждый из четырех полудисков оснащен модулями детекторов, кабельными шлейфами и платами периферийной электроники с обеих сторон. Платы периферийной электроники посредствам pig-tails подключены к внешнему кольцу детектора HGTD.
Внешнее кольцо детектора HGTD сегментировано и разбито на 24 части для каждого уровня детектора. Детектор состоит из двух уровней по два полудиска в каждом. Внешние сегменты кольца не связаны с охлаждающей плитой и устанавливаются на стенд независимо.
Были выполнены тестовые работы по:

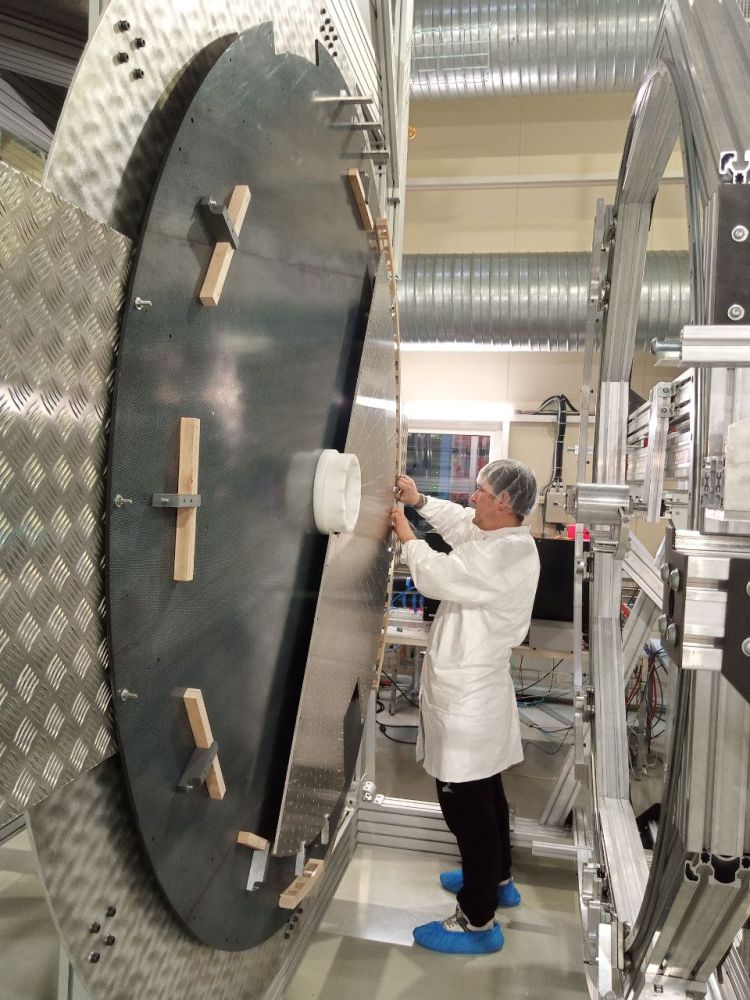

- установке на несущую, вновь разработанную конструкцию, «корону» поддержки охлаждающей плиты;
- установке сегментов внешнего кольца;

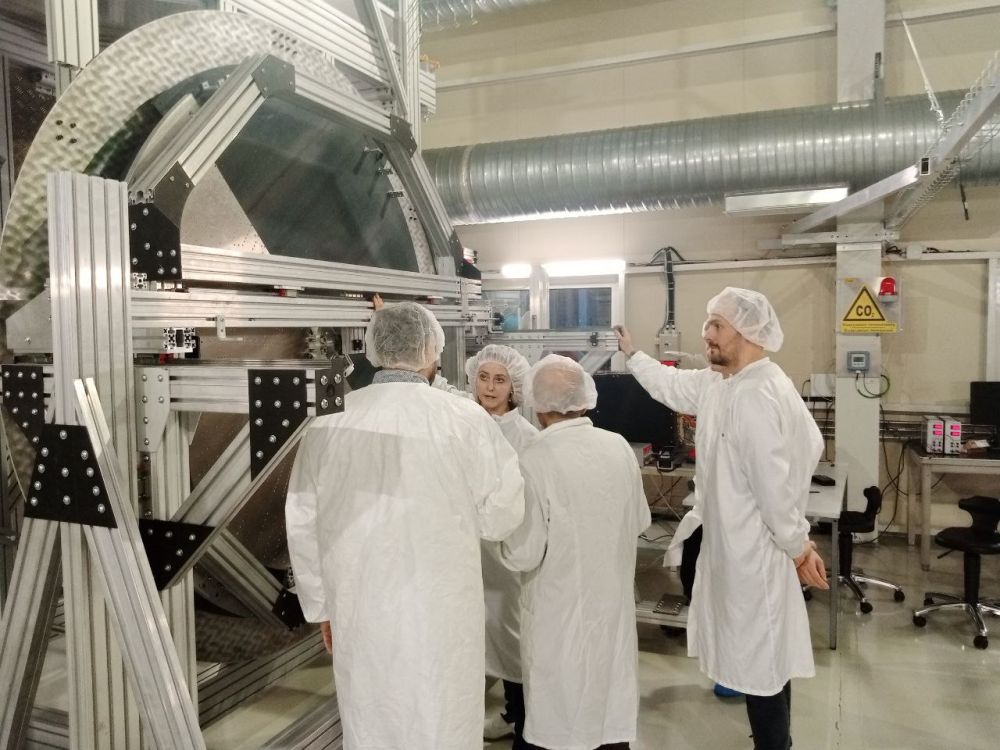

- проверке корректности всех перемещений и свободного доступа к обеим поверхностям охлаждающей плиты с целью установки всех элементов детектора на ее поверхность;

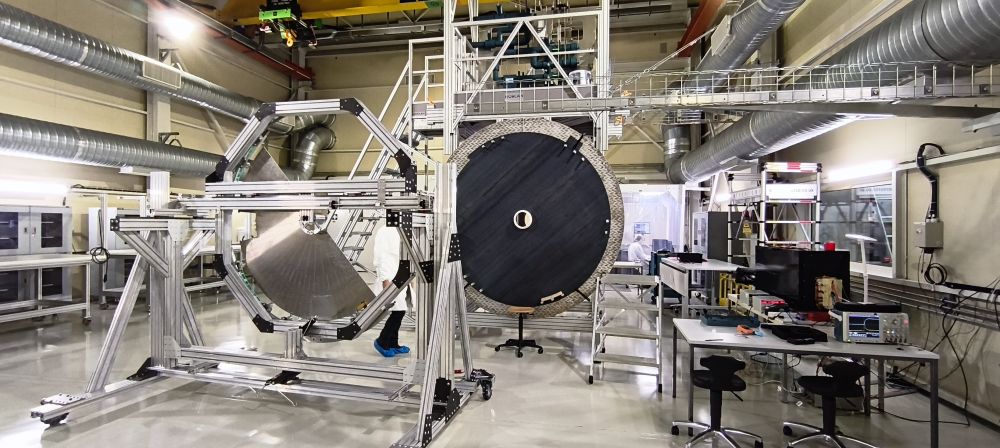

- трехкратному переносу охлаждающей плиты и сегментов внешнего кольца в заданном угловом положении на ответный стенд, который обеспечит полную сборку всего детектора.
Результаты выполненных работ соответствуют заданным требованиям по обеспечению сборки и дальнейшего переноса каждого из сегментов детектора HGTD в общую сборку.
